Sonnensegel RollOFF CUBE freistehende Überdachung by SHADESIGN 4,00 m x 2,00 m
Sie haben noch Fragen?
Sie erreichen uns telefonisch von Mo. - Fr. 8:30 - 16:00 Uhr+49 (0) 5246 / 933 494
inkl. MwSt.
Versandkosten
Artikel-Nr.: SW00131
Versandkostenfreie Lieferung innerhalb Deutschlands
Lieferzeit ca. 3-4 Wochen
RollOff CUBE - (Made by SHADESIGN) Eigenschaften, CE-zertifiziertes Produkt, Produkt des Jahres 2021
- eine leichte, manuelle Bedienung ohne Kraftaufwand oder elektrisch verfügbar (ab einer Größe von 5,00 x 6,00 m empfohlen)
- Neue Farben verfügbar: Anthrazit (RAL 7016), Weiß (RAL 9016), Weißaluminium (RAL 9006), alle Farben in Feinstruktur
- hohe Windstabiliät, geöffnet bis 60km/h, (Windwiderstandsklasse 3 getestet, nach DIN EN 13561: 2009-01)
- einfache und schnelle Selbstmontage (gesch. Montagezeit ca. 3-5 Std.) oder wir montieren für Sie (deutschlandweit)
- individuelle Maßanfertigung von 4x2m - 6x6m möglich
- maximale Größe von 6,00m Anlagenbreite und 6,00m Anlagentiefe
- Standardhöhe 2,80m, kürzbar
- Material UV-beständig, wasserundurchlässig, schmutzabweisend und fungizid ausgerüstet
- Höhenverstellung möglich*
- im Grundpreis enthalten ist immer das rollbare Schutzdach
- dieses Sonnensegel liefern wir als Bausatz oder auf Wunsch mit Montage
warum das RollOFF, weil es so einfach ist, schauen Sie selbst RollOFF Video 1
YouTube Kanal < hier finden Sie Infos zum Produkt und Montage Videos
Gerne können wir für Sie montieren oder Sie legen selbst Hand an, es ist recht einfach >> kleiner Film , wir lassen Sie nicht im Stich, falls es nicht klappt.
*Höhenverstellung als Sonderausstattung für die Pfosten möglich
optionales Zubehör: Funkmotor mit Handsender, kurbelbare Höhenverstellung
Lieferumfang manuell aufrollbares RollOFF (Standard):
- Rahmenkonstruktion aus Edelstahl gebürstet (Quadratrohr 60/60/2mm)
- 4x Bodenfixierplatten aus Edelstahl gebürstet (90x90x6mm)
- Des Weiteren besteht das System aus einer Aluminiumtuchwelle (85 x 1,8mm) inkl. Wickelrollen
- integrierte Kurbelspanntechnik
- Umlenkrollen
Bespannung:
- Das Segel besteht aus hochfestem 100% Polyester mit Polyurethanbeschichtung
- Gewicht ca. 150g/m². Guter UV-Schutz (UPF-Wert 50+) und hohe UV-Beständigkeit
- Extrem schmutzabweisend (vogelkotresistent und fungizid ausgerüstet)
- Stoffbahnen werden je 2m Ausladung quer verklebt
- Die Farbe und Produkteigenschaften des Tuches sind laut Farbkarte gültig.
Je nach Anlage wird das System mit Wandspannhaltern oder Edelstahlsäulen geliefert. Eine kostenpflichtige Montageleistung ist nach individueller Vereinbarung möglich. Die Befestigung kann sowohl an herkömmlichen als auch an Vollwärmeschutz Wänden installiert werden. Wir empfehlen hierfür die Thermax Dübel von Fischer.
manuelle Bedienung:
Die Bedienung erfolgt sehr einfach in der Handhabung über ein Bedienseil Ø4mm. Die Seilfixierung über eine Montageplatte aus V2A.
elektrische Bedienung: mit Funkmotor inkl. Handsender, auch mit Solarpaket verfügbar

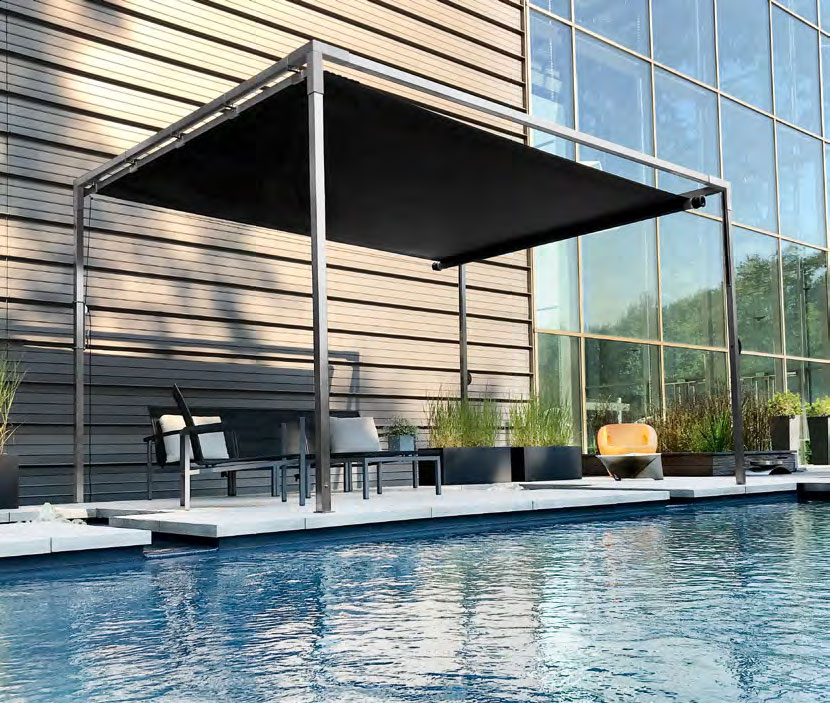

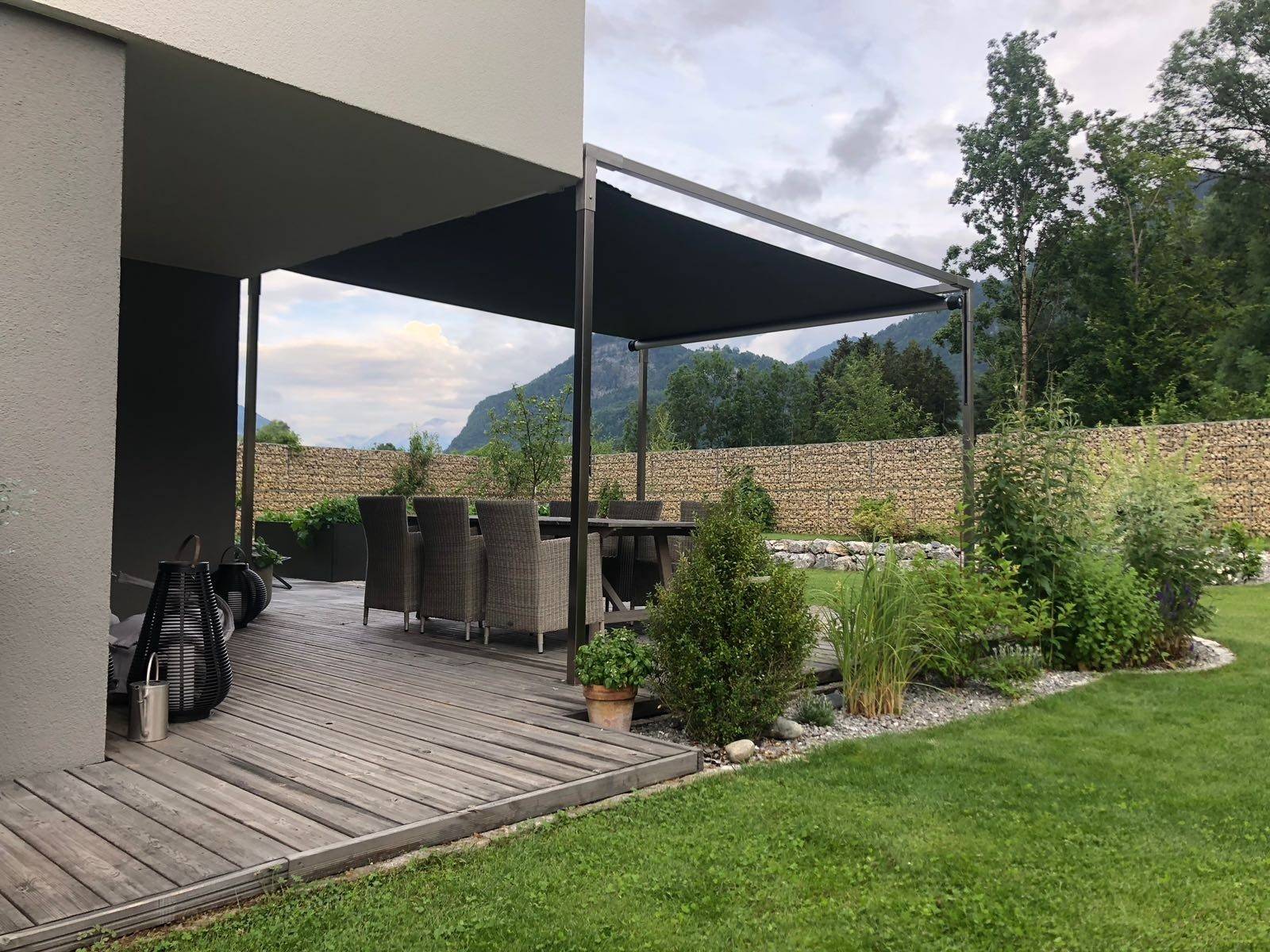

RollOff CUBE
Das RollOff CUBE Schattensystem verbindet die elegante und leichte Ausführung eines Sonnensegels mit den Vorteilen eines Markisensystems.
Die Tuchwelle (inkl. den zwei seitlichen Seilkegeln) ist das Kernelement des RollOff CUBE Schattensystems. Das Ab- und Aufrollen des Segels und die erforderliche Tuchspannung sind auf einfachste Weise kombiniert:
Beim sekundenschnellen Ausrollen wird das Segel von der selbstständig ausrollenden Tuchwelle abgewickelt, dabei werden durch die damit verbundenen Rotationen der zwei seitlichen Seilkegel die beiden Spannseile aufgewickelt. Spannseil und Segel bleiben dabei in jeder Position gespannt. Das ebenso flinke Einrollen erfordert trotz gespannten Segels nur minimalen Kraftaufwand und bewirkt ein automatisches Aufrollen des Segels auf die Tuchwelle bei gleichzeitigem Abrollen der Spannseile von den seitlichen Seilkegeln.
Zur Ausführung kommt das RollOff CUBE als freistehende Konstruktion mit integriertem Sonnensegel oder als Anlage mit mindestens gleichwertigen technischen Ausstattungsmerkmalen. Das Beschattungs-System RollOff CUBE, bestehend aus einer Edelstahl-Rahmenkonstruktion mit Bodenfixierplatten, einseitig integrierter Höhenverstellung, einer Bespannung auf waagerecht beweglicher Tuchwelle laufend, Anbringung mittels einer Segelanbindungsschiene, Abspannung in der Rahmenkonstruktion integriert, Montage mittels Montagekonsolen oder durchgehender Konsolenschiene.
Tuchwelle
Die Tuchwelle bestehend aus einem Aluminium-Nutrohr mit Durchmesser 85 x 1,8 mm, ist pulverbeschichtet und in drei Standardfarben erhältlich:
- Weißaluminium RAL 9006 (Feinstruktur, HWF, Eisenglimmer, Tiefmatt)
- Verkehrsweiß RAL 9016 (Feinstruktur, HWF, Tiefmatt)
- Anthrazitgrau RAL 7016 (Feinstruktur, HWF, Tiefmatt) oder in RAL nach Wahl
Bespannung
Segelmembran aus hochfestem Polyester. Seitlich in Ausfahrrichtung mittels hochwertigem Sandwichband verstärkt. Fungizid ausgerüstet und UV-stabilisiert mit einem UPF-Wert 50+.
Die Verbindungsnähte verlaufen sowohl quer als auch in Ausfahrrichtung und sind mittels Ultraschall- HF Schweißverfahren verklebt. Design gemäß aktueller Kollektion. Die Stoffe sind lichtecht, wetterecht und reißfest. Die Tücher sind auf Polyurethan-Basis imprägniert und dadurch wasserdicht und schmutzabweisend (Vogelkotresistent). Bahnbreite 2100 mm. Keine Brandschutzklasse. Das Stoffgewicht beträgt ca. 150 g/m² nach DIN EN 12127. UPF-Wert 50+ gem. DIN EN 13758-1.
Farbwunsch ist wählbar nach Farbkarte des Herstellers (abrufbar unter https://sonnensegel-nach-mass.de/media/pdf/5c/ec/c0/Farben-RollOff_2021.pdf )
Rahmenkonstruktion
Säulen und Querträger aus V2A Edelstahl gebürstet, Vierkant 60 x 60 mm, Eckverbinder aus V2A Edelstahl gebürstet, Vierkant 70 x 70 mm. Integrierten Spannelemente und einer kurbelbaren Höhenverstellung, zusätzliche zweite Höhenverstellung möglich. Optional auch nach RAL pulverbeschichtet. Durch den Einsatz von Säulen mit Höhenverstellung kann in ausgefahrenem Zustand die Segelmembran bis zu 75cm einseitig oder beidseitig gesenkt werden.
Befestigung der Segelanbindungsschiene
Segelanbindungsschiene aus stranggepresstem Aluminium, 53 x 15mm, pulverbeschichtet in drei Standardfarben, einheitlich mit den dazu passenden Befestigungsmöglichkeiten:
- Weißaluminium RAL 9006 (Feinstruktur, HWF, Eisenglimmer, Tiefmatt)
- Verkehrsweiß RAL 9016 (Feinstruktur, HWF, Tiefmatt)
- Anthrazitgrau RAL 7016 (Feinstruktur, HWF, Tiefmatt) oder in RAL nach Wahl
Montage mittels Einzelkonsolen oder durchgehender Konsolenschiene
- Standard Montagekonsolen 100 x 59 mm für Wand- oder Deckenmontage (je angefangenen lfm. Schiene eine Konsole)
- Konsolenschiene durchgängig, Zuschnitt auf Anlagenbreite, für Wand- oder Deckenmontage (Hinweis: Keine Winterschutzhüllenmontage möglich)
Bedienung
Die Bedienung erfolgt mittels Seilzugs per Hand
- Bedienungselemente bestehend aus Bedienseilklemme und Bedienseilumlenkrolle, vormontiert auf Montageplatte 40 x 410 mm, Edelstahl gebürstet
- alternativ Akku-Motor-Betrieb (auf Anfrage)
Schutzdach
Rollbares Schutzdach als ganzjähriger Wetterschutz der Tucheinheit, bestehend aus rollgeformten Aluminiumlamellen, fertig vormontiert, pulverbeschichtet in drei Standardfarben:
- Weißaluminium (ähnl. RAL 9006)
- Verkehrsweiß (ähnl. RAL 9016)
- Anthrazitgrau (ähnl. NCS S7500-N)
Das Schutzdach ist nur bei Wandmontage möglich.
Baugrenzwerte
Maximale Bestellbreite 6000 mm; Mindestanlagenbreite 4000 mm Maximale Ausladung 5750 mm; Mindestausladung 1500 mm Maximale Höhe 2800 mm; Mindesthöhe (Standard) 2480 mm
Größere Anlagengrößen durch zusammengefügte CUBE´s möglich, seitlich und rückseitig erweiterbar.
RollOff CUBE - (Made by SHADESIGN) Eigenschaften, CE-zertifiziertes Produkt, Produkt des Jahres 2021
- eine leichte, manuelle Bedienung ohne Kraftaufwand oder elektrisch verfügbar (ab einer Größe von 5,00 x 6,00 m empfohlen)
- Neue Farben verfügbar: Anthrazit (RAL 7016), Weiß (RAL 9016), Weißaluminium (RAL 9006), alle Farben in Feinstruktur
- hohe Windstabiliät, geöffnet bis 60km/h, (Windwiderstandsklasse 3 getestet, nach DIN EN 13561: 2009-01)
- einfache und schnelle Selbstmontage (gesch. Montagezeit ca. 3-5 Std.) oder wir montieren für Sie (deutschlandweit)
- individuelle Maßanfertigung von 4x2m - 6x6m möglich
- maximale Größe von 6,00m Anlagenbreite und 6,00m Anlagentiefe
- Standardhöhe 2,80m, kürzbar
- Material UV-beständig, wasserundurchlässig, schmutzabweisend und fungizid ausgerüstet
- Höhenverstellung möglich*
- im Grundpreis enthalten ist immer das rollbare Schutzdach
- dieses Sonnensegel liefern wir als Bausatz oder auf Wunsch mit Montage
warum das RollOFF, weil es so einfach ist, schauen Sie selbst RollOFF Video 1
YouTube Kanal < hier finden Sie Infos zum Produkt und Montage Videos
Gerne können wir für Sie montieren oder Sie legen selbst Hand an, es ist recht einfach >> kleiner Film , wir lassen Sie nicht im Stich, falls es nicht klappt.
*Höhenverstellung als Sonderausstattung für die Pfosten möglich
optionales Zubehör: Funkmotor mit Handsender, kurbelbare Höhenverstellung
Lieferumfang manuell aufrollbares RollOFF (Standard):
- Rahmenkonstruktion aus Edelstahl gebürstet (Quadratrohr 60/60/2mm)
- 4x Bodenfixierplatten aus Edelstahl gebürstet (90x90x6mm)
- Des Weiteren besteht das System aus einer Aluminiumtuchwelle (85 x 1,8mm) inkl. Wickelrollen
- integrierte Kurbelspanntechnik
- Umlenkrollen
Bespannung:
- Das Segel besteht aus hochfestem 100% Polyester mit Polyurethanbeschichtung
- Gewicht ca. 150g/m². Guter UV-Schutz (UPF-Wert 50+) und hohe UV-Beständigkeit
- Extrem schmutzabweisend (vogelkotresistent und fungizid ausgerüstet)
- Stoffbahnen werden je 2m Ausladung quer verklebt
- Die Farbe und Produkteigenschaften des Tuches sind laut Farbkarte gültig.
Je nach Anlage wird das System mit Wandspannhaltern oder Edelstahlsäulen geliefert. Eine kostenpflichtige Montageleistung ist nach individueller Vereinbarung möglich. Die Befestigung kann sowohl an herkömmlichen als auch an Vollwärmeschutz Wänden installiert werden. Wir empfehlen hierfür die Thermax Dübel von Fischer.
manuelle Bedienung:
Die Bedienung erfolgt sehr einfach in der Handhabung über ein Bedienseil Ø4mm. Die Seilfixierung über eine Montageplatte aus V2A.
elektrische Bedienung: mit Funkmotor inkl. Handsender, auch mit Solarpaket verfügbar
RollOff CUBE
Das RollOff CUBE Schattensystem verbindet die elegante und leichte Ausführung eines Sonnensegels mit den Vorteilen eines Markisensystems.
Die Tuchwelle (inkl. den zwei seitlichen Seilkegeln) ist das Kernelement des RollOff CUBE Schattensystems. Das Ab- und Aufrollen des Segels und die erforderliche Tuchspannung sind auf einfachste Weise kombiniert:
Beim sekundenschnellen Ausrollen wird das Segel von der selbstständig ausrollenden Tuchwelle abgewickelt, dabei werden durch die damit verbundenen Rotationen der zwei seitlichen Seilkegel die beiden Spannseile aufgewickelt. Spannseil und Segel bleiben dabei in jeder Position gespannt. Das ebenso flinke Einrollen erfordert trotz gespannten Segels nur minimalen Kraftaufwand und bewirkt ein automatisches Aufrollen des Segels auf die Tuchwelle bei gleichzeitigem Abrollen der Spannseile von den seitlichen Seilkegeln.
Zur Ausführung kommt das RollOff CUBE als freistehende Konstruktion mit integriertem Sonnensegel oder als Anlage mit mindestens gleichwertigen technischen Ausstattungsmerkmalen. Das Beschattungs-System RollOff CUBE, bestehend aus einer Edelstahl-Rahmenkonstruktion mit Bodenfixierplatten, einseitig integrierter Höhenverstellung, einer Bespannung auf waagerecht beweglicher Tuchwelle laufend, Anbringung mittels einer Segelanbindungsschiene, Abspannung in der Rahmenkonstruktion integriert, Montage mittels Montagekonsolen oder durchgehender Konsolenschiene.
Tuchwelle
Die Tuchwelle bestehend aus einem Aluminium-Nutrohr mit Durchmesser 85 x 1,8 mm, ist pulverbeschichtet und in drei Standardfarben erhältlich:
- Weißaluminium RAL 9006 (Feinstruktur, HWF, Eisenglimmer, Tiefmatt)
- Verkehrsweiß RAL 9016 (Feinstruktur, HWF, Tiefmatt)
- Anthrazitgrau RAL 7016 (Feinstruktur, HWF, Tiefmatt) oder in RAL nach Wahl
Bespannung
Segelmembran aus hochfestem Polyester. Seitlich in Ausfahrrichtung mittels hochwertigem Sandwichband verstärkt. Fungizid ausgerüstet und UV-stabilisiert mit einem UPF-Wert 50+.
Die Verbindungsnähte verlaufen sowohl quer als auch in Ausfahrrichtung und sind mittels Ultraschall- HF Schweißverfahren verklebt. Design gemäß aktueller Kollektion. Die Stoffe sind lichtecht, wetterecht und reißfest. Die Tücher sind auf Polyurethan-Basis imprägniert und dadurch wasserdicht und schmutzabweisend (Vogelkotresistent). Bahnbreite 2100 mm. Keine Brandschutzklasse. Das Stoffgewicht beträgt ca. 150 g/m² nach DIN EN 12127. UPF-Wert 50+ gem. DIN EN 13758-1.
Farbwunsch ist wählbar nach Farbkarte des Herstellers (abrufbar unter https://sonnensegel-nach-mass.de/media/pdf/5c/ec/c0/Farben-RollOff_2021.pdf )
Rahmenkonstruktion
Säulen und Querträger aus V2A Edelstahl gebürstet, Vierkant 60 x 60 mm, Eckverbinder aus V2A Edelstahl gebürstet, Vierkant 70 x 70 mm. Integrierten Spannelemente und einer kurbelbaren Höhenverstellung, zusätzliche zweite Höhenverstellung möglich. Optional auch nach RAL pulverbeschichtet. Durch den Einsatz von Säulen mit Höhenverstellung kann in ausgefahrenem Zustand die Segelmembran bis zu 75cm einseitig oder beidseitig gesenkt werden.
Befestigung der Segelanbindungsschiene
Segelanbindungsschiene aus stranggepresstem Aluminium, 53 x 15mm, pulverbeschichtet in drei Standardfarben, einheitlich mit den dazu passenden Befestigungsmöglichkeiten:
- Weißaluminium RAL 9006 (Feinstruktur, HWF, Eisenglimmer, Tiefmatt)
- Verkehrsweiß RAL 9016 (Feinstruktur, HWF, Tiefmatt)
- Anthrazitgrau RAL 7016 (Feinstruktur, HWF, Tiefmatt) oder in RAL nach Wahl
Montage mittels Einzelkonsolen oder durchgehender Konsolenschiene
- Standard Montagekonsolen 100 x 59 mm für Wand- oder Deckenmontage (je angefangenen lfm. Schiene eine Konsole)
- Konsolenschiene durchgängig, Zuschnitt auf Anlagenbreite, für Wand- oder Deckenmontage (Hinweis: Keine Winterschutzhüllenmontage möglich)
Bedienung
Die Bedienung erfolgt mittels Seilzugs per Hand
- Bedienungselemente bestehend aus Bedienseilklemme und Bedienseilumlenkrolle, vormontiert auf Montageplatte 40 x 410 mm, Edelstahl gebürstet
- alternativ Akku-Motor-Betrieb (auf Anfrage)
Schutzdach
Rollbares Schutzdach als ganzjähriger Wetterschutz der Tucheinheit, bestehend aus rollgeformten Aluminiumlamellen, fertig vormontiert, pulverbeschichtet in drei Standardfarben:
- Weißaluminium (ähnl. RAL 9006)
- Verkehrsweiß (ähnl. RAL 9016)
- Anthrazitgrau (ähnl. NCS S7500-N)
Das Schutzdach ist nur bei Wandmontage möglich.
Baugrenzwerte
Maximale Bestellbreite 6000 mm; Mindestanlagenbreite 4000 mm Maximale Ausladung 5750 mm; Mindestausladung 1500 mm Maximale Höhe 2800 mm; Mindesthöhe (Standard) 2480 mm
Größere Anlagengrößen durch zusammengefügte CUBE´s möglich, seitlich und rückseitig erweiterbar.
Form: | Viereck |
Material: | Wasserundurchlässig |
Größe: | < 30m², < 50m² |
Farben: | Alle Farben möglich |
Befestigung: | Freistehend mit Pfosten |
Technik: | Elektrisch, Manuell |
